| 地球環境とわが国の現状 |
| ★地球温暖化 |
| 大気中の二酸化炭素の増加で地球全体の気温が過去１００年で０．７４℃上昇。 |
| ２１世紀末の平均気温は最大で６．４℃上昇（過去１００年の温度上昇の１００倍） |
| 世界で豪雨、干ばつ、熱波などの異常気象が急増。 今後はさらに増加する可能性が大きい |
| . |
| ★水資源の枯渇 |
| 世界で７億人が水不足、年間１８０万人の子供が死亡 |
| 干ばつ、地下水の減少、湖沼の縮小、湿地の消滅が進行、アメリカやインドでは地下水が枯れ、農地が減少する |
| . |
| ★広がり行く砂漠化 |
| 地球の陸地の４分の１が砂漠化、毎年６万平方キロの拡大する。 世界の９億人に砂漠化の影響が出る |
| 今後、アジアで耕作可能な土地の３分の１、アフリカで３分の２を失い、食料不足と貧困により環境難民が増大する 可能性が大きい |
| 省エネは地球温暖化防止の最大テーマ「CO2削減」に貢献します |
| ２０１１年南アフリカで開催された「COP１７」では各国さまざまな思惑が有り統一削減目標は決まっておりませんが |
| いずれにしてもわが国を含め各国CO2削減は大きなテーマです。 |
| CO2削減に大きなウエイトが懸かっていた「原子力発電」が東日本大震災により大きな岐路に立たされております。 |
| 電力需要面では震災後の計画停電、今年度予想される電力料金の値上げ等その影響力は多大であります。 |
| このような状況を踏まえ「省エネルギー」は「必須事項」であります。 |
| 冷凍サイクル図（冷房時冷媒ガス循環経路図） |
圧縮 凝縮 膨張 蒸発 圧縮 |
| 日本：特許第3218289号 |
| 米国：U.S.Pat.No.6,089,039 |
| 【既設コンデンサー】 |
| 【コンプレッサー】 |
| 液体 |
| 中高温 |
| 高圧 |
| 液体（気液二層） |
| 高温 |
| 高圧 |

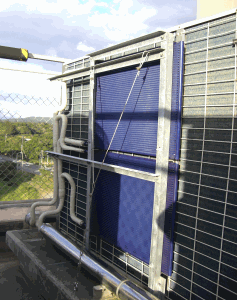

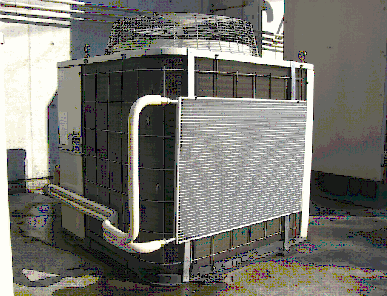

| 【追設コンデンサー】 |
| 気体 |
| 高温 |
| 高圧 |
| 「のび太くん設置による効果」 |
| ①放熱面積の拡大 |
| ②凝縮促進装置による冷媒ガスの完全液化への促進 |
| 通常時と比較し放熱面積の拡大等により低下した温度の |
| 冷媒ガスが室内機に送られ空調能力が向上する |
| 気体 |
| 低温 |
| 低圧 |
| 膨張弁 |
「省エネ効果」
|
| 「ＣＯ２削減」 |
| 「長寿命化」 |
| のび太導入先（一部抜粋） |
| コープさっぽろ（北海道札幌） |
| 旭化成パックス株式会社（埼玉上尾） |
| 株式会社ブリヂストン （静岡磐田工場） |
| 日本水産株式会社 （愛知安城工場） |
| 住友ゴム工業株式会社（豊田・宮崎・白河他） |
| 株式会社ダンロップゴルフクラブ（宮崎工場） |
| 株式会社ＬＩＸＩＬ（ＩＮＡＸ） （愛知榎戸工場） |
| パナソニックＥＤ若狭株式会社（福井若狭） |
| 筑北きのこ組合（長野） |
| ミドリ電化（近畿一円店舗） |
| 積水化学工業株式会社 （大阪） |
| 凸版印刷株式会社 （兵庫福崎工場） |
| 明治乳業株式会社 （広島工場） |
| ＴＳＵＴＡＹＡ （香川丸亀） |
| 東洋水産株式会社（福岡） |
| 医療法人仁誠会 名嘉病院 （沖縄） |
| ■対象機種 | ||
| 動力源 | EHP（電気）・GHP（ガス）（都市ガス・プロパン） ・KHP（灯油）全て対象となります | |
| 出力(馬力） | 圧縮機の出力３・７５Kw（５馬力相当）以上の業務用室外機が対象となります（メーカー不問） (１馬力＝０．７５ｋｗ） | |
| 使用種別 | 空冷式の空調・冷蔵・冷凍・チラー（冷却水の循環による空調システム）が対象となります（水冷式は不可） | |
| 経過年数 | のび太を設置すると能力回復をしますので古いほうが削減効果は見込めます。 | |
| 但し、あまり古い機種は避けて下さい（設置経過年数１５年が上限の目安となります） | ||
| ■効果（削減率他） | 対象機器の設置経過年数・出力・稼動時間等条件によって異なりますが年間平均１５％～３０％の削減効果が見込まれます | |
| 注：最近のスーパーインバーターシステムを搭載した室外機は数箇所での制御が有り削減出来ない事も有りますのでお断りする場合も有ります | ||
| 運転期間（稼動期間）により削減額は異なります | ||
| ①年間冷房・冷凍庫・冷蔵庫は稼動期間が長く「１２ヶ月稼動」なので費用対効果の数値は良くなります | ||
| ②冷暖房使用は一般的に「９．１ヶ月稼動」です（暖房時の削減数値は下がりますが平均削減率に変動は有りません） | ||
| ③冷房のみ使用の場合は概ね「５ヶ月稼動」になりますので削減額は多くは望めません | ||
| ■工事関連 | ||
| 設置スペース | 動力は一切使用しませんので大きな設置スペースも必要なくメンテナンスも不要です | |
| 但し、熱交換機側に原則６００ｍｍ（最低４００ｍｍ）の設置スペースが必要です | ||
| 設置環境 | 上記設置スペースがあれば屋上、地上等場所は原則、不問ですが下記環境の場合はおすすめできません | |
| 夏場に高圧カット等が発生し空調機が停止するような設置環境の場合は多少高圧カットの回数は低減しますが | ||
| 通常環境と比較して改善度合いが低くなります（例＝室外機の騒音軽減の為に囲いが有り通気性が悪い） | ||
| 工事の流れ | ①冷媒ガス回収-②のびた配管ろうずけ-③ガス漏れチェック（真空引き等）－④回収ガス戻し-⑤のび太分冷媒補填-⑥設置後の試運転 | |
| 工事は１０馬力相当で約４時間かかります（工事対象機器のみ停電（工事４時間の内２時間程度）が発生します） | ||
| ■特別仕様 | のび太は軽度の塩害には耐えうる仕上げになっていますが 塩害がひどい環境下仕様にする事も可能です | |
| （別途費用が発生いたします） | ||
| ■補償 | 工事に起因する事項 １年間補償致します（不具合は、ほぼ１年以内に発生する） | |
| のび太本体 ５年間補償致します（継続的に水をかける等外的負荷抗力がかかった場合は除く） | ||
| ■導入までの流れ | ①商品説明・現地調査 - ②提案・見積書提出 |
| 商品の仕組み、削減効果、導入実績等ご案内させて頂きます |
| 貴社の設備機器のメーカー型番使用状況等お聞かせください |
| 調査票に基づきお見積・提案をさせて頂きます |
| 貴社内の稟議起案。決済等よろしくお願いいたします |
| 受発注書を取り交わしご契約をさせて頂きます |
| 貴社ご担当者様と詳細打合せをさせて頂きます |
| 設置工事完了後に対象機の検収をいたします |
| 種別 （ＥＨＰ/ＧＨＰ） |
メーカー | 型 式 | 出力 （ｋｗ） |
台数 | 設定温度（夏） | 作動期間 （ヶ月） |
月間 休日 |
稼動時間 （1日/ｈ） |
経過 年数 |
設置場所等 |
| ＥＨＰ | ダイキン | ＲＹＰ280Ｂ | 7.5 | 3 | 25 | 12 | 4 | 12 | 10 | Ａ棟電気室 |
| . | . | . | . | . | . | . | . | . | . | . |
| . | . | . | . | . | . | . | . | . | . | . |
| . | . | . | . | . | . | . | . | . | . | . |
| . | . | . | . | . | . | . | . | . | . | . |
| . | . | . | . | . | . | . | . | . | . | . |
| . | . | . | . | . | . | . | . | . | . | . |
| . | . | . | . | . | . | . | . | . | . | . |
| . | . | . | . | . | . | . | . | . | . | . |
（例）
| エネルギー使用料金（以下ご記入） |
| 電力基本料金 １ｋｗｈ 当 ￥ |
| 電力使用料金 ㎡当 ￥ |
| LPG ㎡当 ￥ |
| １３A ㎡当 ￥ |
| 灯油 ㎡当 ￥ |
| . | CO2の削減 |
| . | 電気代の削減 |
| . | エアコンの改善（冷えが悪い） |
| . | 高圧カット対策 |
| . | 寿命の延長 |
| . | その他（ ） |
返信ＦＡＸ番号：073-474-6155
ケイ・エー商会 担当者 宛
貴社名
〒
ご住所
部署名
ご担当者様
電話番号
| 計測 吸気・排気温度 電流値の測定する （任意） |
| 冷媒回収 冷媒種別回収ボンベにて回収する |
| 切込・接合 液管へ切込を入れのび太側配管を本体液管に接合ろう付けをする |
| 計測 工事前同様に実施する （任意） |
| 冷媒補填 「のび太分」冷媒を追加注入する |
| 漏れチェック 真空引き約１時間実施する |
| 漏れチェック 窒素、検知器、検知液で実施する |
